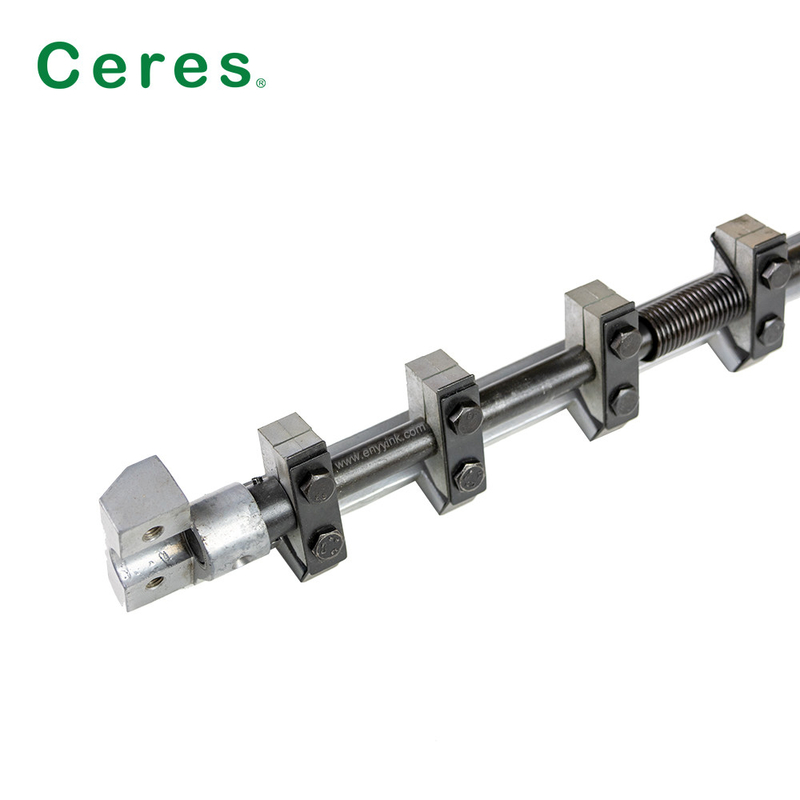

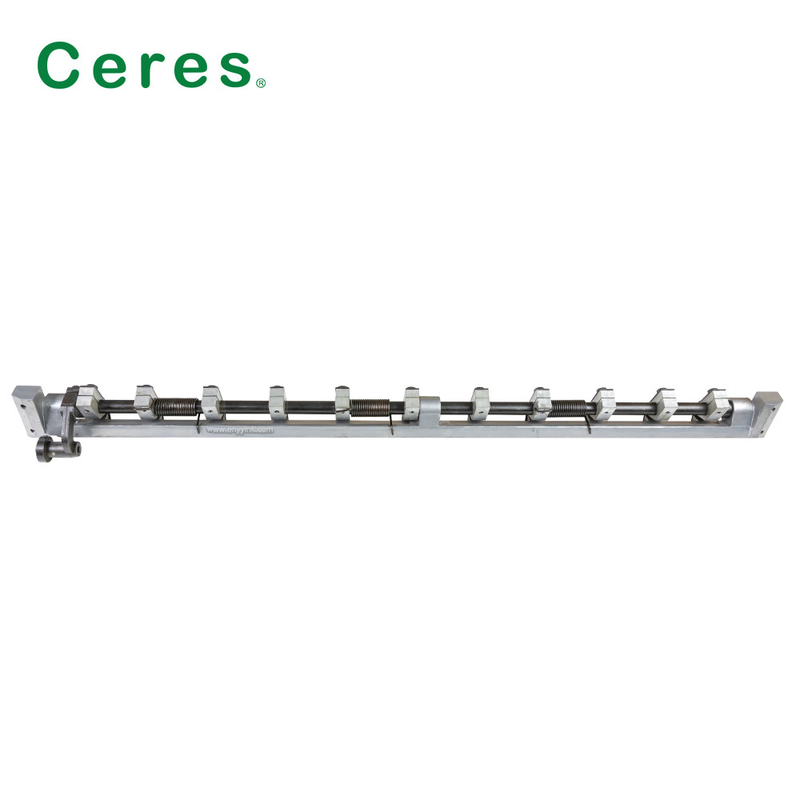

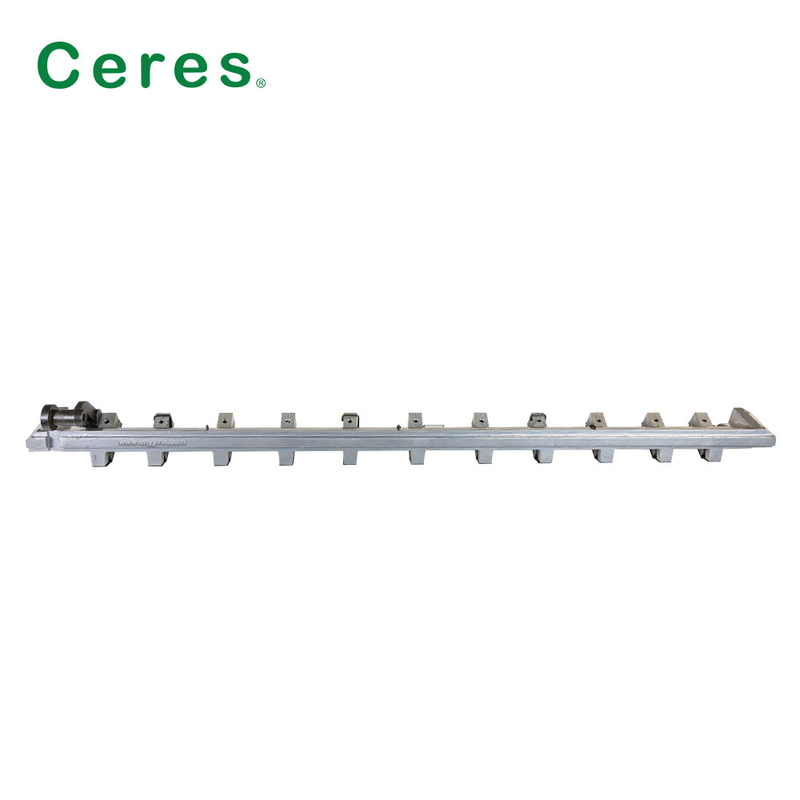

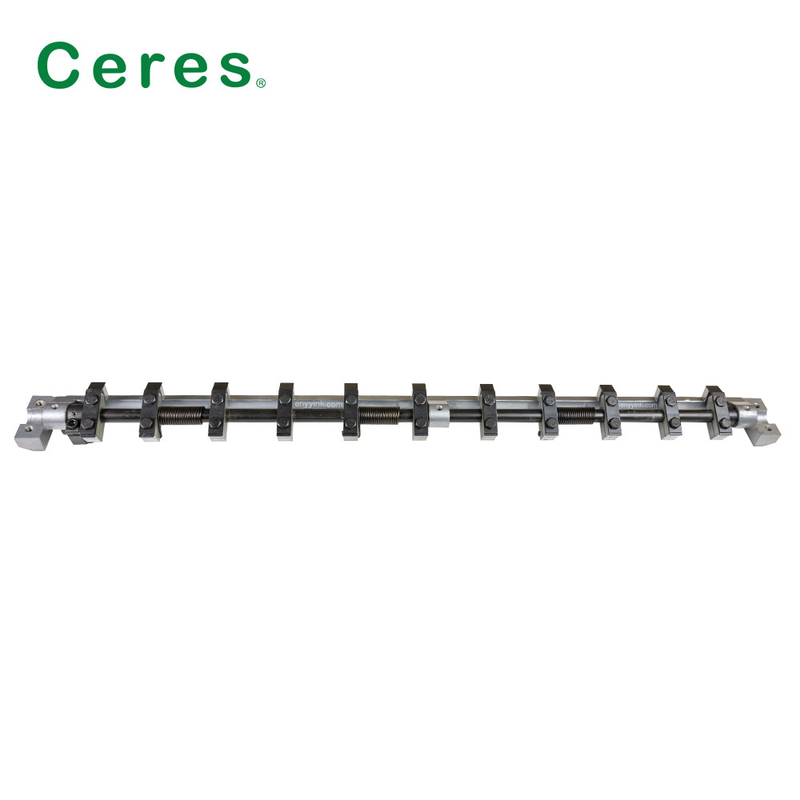

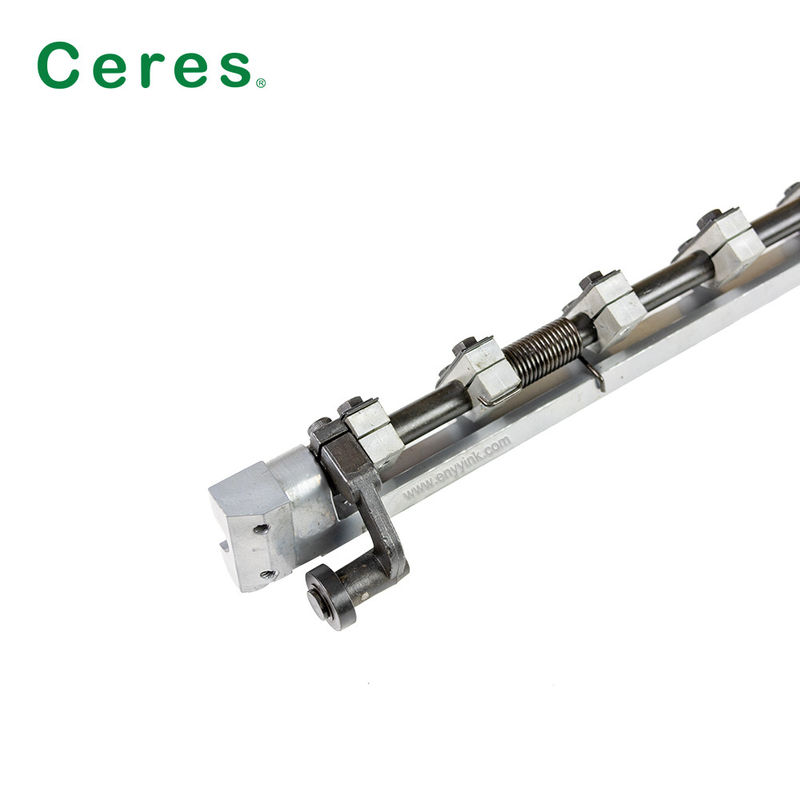

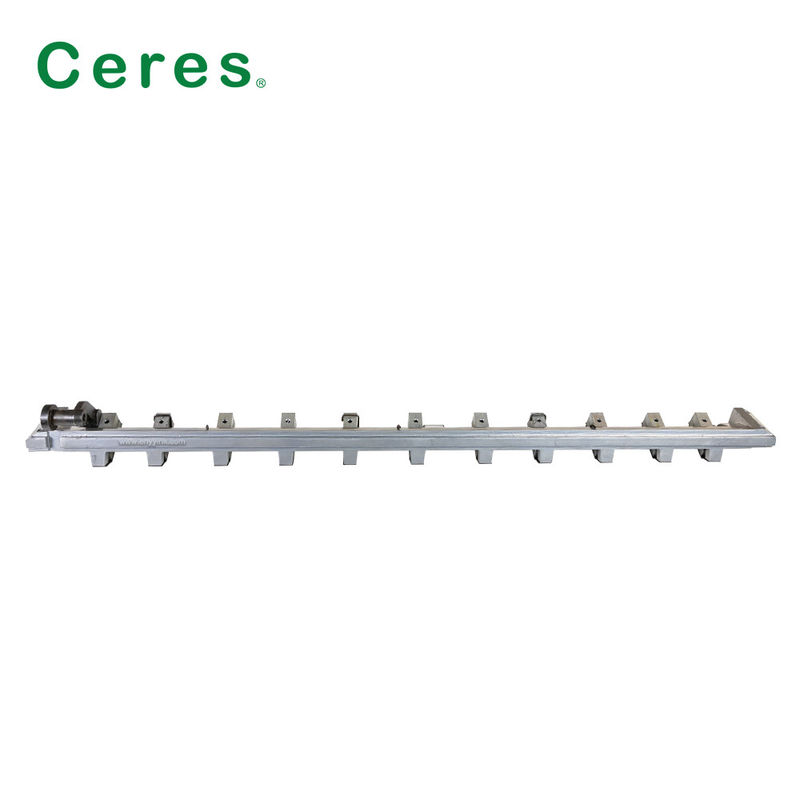

Heidelberg Kord 64 Mesin cetak suku cadang Offset Gripper Bar

Spesifikasi:

Batang penjepit mengalami banyak tekanan. Tekanan ini meningkat seiring dengan berat komponen yang bergerak. Dan, tentu saja, semakin banyak tekanan berarti semakin banyak perawatan, risiko gangguan, dan berkurangnya ketersediaan mesin.

Desainnya juga telah ditingkatkan. Solusi teknis baru telah dikembangkan, desain mekanis telah ditingkatkan dan penjepit baru telah dipasang, meningkatkan penyerapan lembaran.

Kami secara profesional menyediakan berbagai macam suku cadang mesin cetak untuk merek internasional seperti Heidelberg, Roland, Komori, dan sebagainya. Dengan kualitas tinggi dan harga bersaing

Fitur:
1. Pemungut Hickey
2. Suku cadang Heidelberg
3. Kualitas sempurna


1. Diagram Posisi Pemasangan & Metode Deteksi Keausan

Persyaratan gambar: Unggah diagram skematik struktural yang dianotasi

1. Tanda skematik: batang penjepit pengiriman / jari penjepit / bantalan penjepit / poros pemasangan / dudukan bantalan / lubang sambungan rantai (收纸牙排, 叼纸牙片, 牙垫, 安装轴, 轴承座, 链条连接孔)

Metode Deteksi Keausan (现场磨损检测方法)

Tabel

Catatan: Jika lebih dari 2 gejala keausan yang disebutkan di atas muncul, disarankan untuk mengganti seluruh batang penjepit daripada perbaikan parsial.

2. Panduan Pemasangan & Penggantian Langkah demi Langkah (dengan persyaratan ilustrasi)

Foto langkah yang diperlukan: ① Penguncian pengaman; ② Lepaskan rantai & baut pengencang; ③ Keluarkan batang penjepit lama; ④ Posisikan batang penjepit baru; ⑤ Pengencangan baut; ⑥ Penyesuaian celah jari penjepit; ⑦ Uji jogging & sampel cetak percobaan

1. Langkah 1 Persiapan keselamatan: Hentikan mesin cetak sepenuhnya, putuskan daya utama, aktifkan mode penguncian pengaman, masuk ke status pemeliharaan.
2. Langkah 2 Bongkar aksesori terkait: Lepaskan penutup pelindung pengaman; tandai posisi waktu asli sebagai referensi; lepaskan pin sambungan rantai; kendurkan dua baut pengencang ujung batang penjepit lama.
3. Langkah 3 Keluarkan batang penjepit lama: Geser batang lama secara perlahan, jangan menggores permukaan silinder atau bagian mesin yang berdekatan. Bersihkan dudukan pemasangan, singkirkan debu tinta & serpihan logam.
4. Langkah 4 Posisikan batang penjepit baru: Muat batang penjepit baru YY-GRB-KORD64 ke posisi pemasangan; sejajarkan lubang penentu posisi dan posisi sambungan rantai sesuai dengan tanda asli.
5. Langkah 5 Kencangkan pengencang: Kencangkan dua baut pengencang ujung dan pin rantai; Jangan mengencangkan terlalu kencang untuk menghindari deformasi rumah.
6. Langkah 6 Sesuaikan celah & tekanan jari penjepit: Sesuaikan celah setiap jari penjepit, pastikan gaya penjepitan seragam untuk semua posisi; periksa kondisi bantalan penjepit, ganti bantalan yang aus pada saat yang sama jika perlu.
7. Langkah 7 Uji mekanis jogging: Jog mesin secara manual berkali-kali; pastikan tidak ada tabrakan, tidak ada macet, semua jari penjepit terbuka-tertutup secara sinkron.
8. Langkah 8 Uji cetak percobaan pengumpanan kertas: Jalankan produksi uji kecepatan rendah; periksa transfer lembaran, akurasi pendaftaran, kondisi tepi kertas; sesuaikan tekanan jika perlu.
9. Langkah 9 Produksi formal: Setelah sampel uji memenuhi syarat, pasang kembali pelindung pengaman dan mulai produksi massal.

• Lembaran tergelincir setelah penggantian: Periksa kembali keseragaman tekanan jari penjepit & keausan bantalan penjepit.
• Suara tabrakan mekanis: Konfirmasikan kembali posisi pemasangan dan tanda waktu.

3. Tabel Pencarian Kompatibilitas Penuh untuk Model Mesin Cetak

Tabel

Pemberitahuan Penting: Batang penjepit ini dirancang khusus untuk Heidelberg Kord 64. Jangan gunakan langsung untuk GTO52 / SM52, meskipun tag berisi kata kunci tersebut. Konfirmasikan dimensi suku cadang asli Anda sebelum membeli.

4. Persyaratan Gambar Pemotretan Nyata (≥5 foto pemotretan nyata + foto kemasan)

Unggah minimal 6 foto bebas watermark untuk galeri produk:

1. Tampilan depan unit utuh: batang penjepit offset Kord 64 lengkap, tunjukkan semua jari penjepit
2. Close-up ujung samping: lubang pemasangan, lubang poros & struktur baut pengencang
3. Close-up parsial: rakitan jari penjepit, detail mekanisme pegas kembali
4. Tampilan bawah: permukaan datum pemasangan batang penjepit
5. Foto fisik kemasan: kemasan busa anti-tabrakan satu unit + karton luar
6. Adegan referensi: batang penjepit terpasang pada rangka mesin cetak (referensi demo)

5. FAQ

Q1: Apa itu MOQ? A: MOQ adalah 1 buah. Mendukung pesanan perbaikan darurat satu buah.

Q2: Apa waktu tunggu? A: Barang stok: dalam 3 hari kerja setelah konfirmasi pembayaran. Batang penjepit ukuran khusus yang dikerjakan khusus: tambahan 7-12 hari kerja. Kapasitas pasokan: 1 buah per hari.

Q3: Dukungan layanan kustom? A: Ya. Mendukung modifikasi panjang, jumlah gigi, posisi lubang sesuai sampel / gambar pelanggan. Suku cadang kustom memerlukan MOQ yang lebih tinggi. Harap berikan foto suku cadang asli atau sketsa dimensi.

Q4: Opsi pengiriman yang tersedia? A: Paket kecil: DHL / UPS / TNT / FEDEX. Pesanan massal: angkutan laut. Ini adalah suku cadang logam berat; hitung berat volumetrik untuk pengiriman kurir.

Q5: Bisakah ini langsung menggantikan batang penjepit OEM Heidelberg asli untuk Kord 64? A: Ya, dimensi pemasangan yang sama untuk peralatan asli Kord 64. Harap periksa kembali panjang batang asli dan jumlah gigi Anda sebelum memesan.

Q6: Ketentuan garansi? A: Garansi 12 bulan dalam kondisi operasi mesin cetak normal. Kerusakan yang disebabkan oleh pemasangan yang buruk, benturan kertas macet, tabrakan buatan manusia dikecualikan dari garansi.

Q7: Setelah penggantian masih ada kesalahan pendaftaran? A: Harap periksa komponen terkait lainnya: bantalan penjepit, pegas, bantalan, ketegangan rantai, waktu mesin cetak, bukan hanya batang penjepit itu sendiri.

6. Tabel Perbandingan Kompetitif (Menyoroti Keunggulan YY-GRB-KORD64 Kami)

Tabel

7. Studi Kasus & Umpan Balik Pelanggan

Kasus 1 | Bengkel cetak offset kecil Asia Selatan Aplikasi: Mesin cetak Heidelberg Kord 64, masalah penyimpangan pendaftaran & lembaran tergelincir yang persisten disebabkan oleh batang penjepit asli yang aus. Umpan Balik: Penggantian langsung tanpa modifikasi; kesalahan pendaftaran dihilangkan; transfer lembaran stabil setelah pemasangan; tingkat lembaran terbuang turun drastis.

Kasus 2 | Pabrik cetak formulir Amerika Latin Aplikasi: Perbaikan darurat kerusakan mesin Kord 64; membeli batang penjepit stok satu buah. Umpan Balik: Pengiriman cepat, dimensi sangat cocok; mesin pulih produksi normal dengan cepat.

Testimoni Pelanggan: ✅ Kecocokan dimensi sempurna untuk Heidelberg Kord 64, penggantian langsung. ✅ Menyelesaikan masalah pergeseran pendaftaran & lembaran tergelincir kronis untuk mesin cetak offset lama. ✅ Pengiriman cepat untuk pesanan perbaikan mesin darurat.

Catatan: Foto referensi pemasangan pelanggan tersedia berdasarkan permintaan dari tim penjualan.
